有功功率、无功功率和视在功率的定义与关系
有功功率、无功功率和视在功率的定义与关系
在交流电电力系统中,存在三种功率分别是有功功率、无功功率和视在功率。很多客户不明白什么意思,今天飞瑞小编就带大家了解一下。
一、有功功率
在交流电路中,凡是消耗在电阻元件上、功率不可逆转换的那部分功率(如转变为热能、光能或机械能)称为有功功率,简称“有功”,(说白了就是电能转化为其它形式的能量对外做功)用“P”表示,单位是瓦(W)或千瓦(KW)。
二、无功功率
为感性元件、容性元件之间进行电磁转换功率(注意,是转换)。它表征了电容和电感上能量变化的最大速率。由于它不对外做功,只在电路内进行电磁转换(即电能转换成电磁场),故称之为无功。应当指出的是,无功并不是“无用”,相反,它的作用很大,比如变压器之所以能够升压或者降压,电动机之所以通电能够旋转,都是无功建立磁场的功劳。用“Q”表示,单位是乏(Var)或千乏(KVar)。
三、视在功率
交流电源所能提供的总功率,称之为视在功率或表现功率,在数值上是交流电路中电压与电流的乘积。视在功率用S表示,单位为伏安(VA)或千伏安(KVA)。它通常用来表示交流电源设备(如变压器)的容量大小。
四、三者的关系

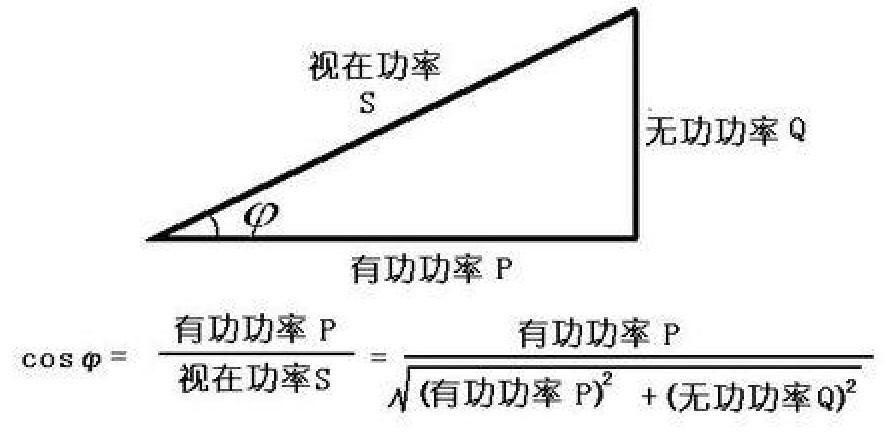

视在功率(S)、有功功率(P)及无功功率(Q)之间的关系,可以用功率三角形来表示,如下图所示。它是一个直角三角形,两直角边分别为Q与P,斜边为S。S与P之间的夹角Ф为功率因数角,它反映了该交流电路中电压与电流之间的相位差(角)。
三者计算公式为:S²(视在功率) = P²(有功功率) + Q²(无功功率)
