UPS电源后备电池如何配置？

UPS电源一直作为机房设备的重要电力保障措施，已经被许多的机房IT使用人员所接受，在防止电力中断的同时，还可以起到对电流的稳压、稳频、滤波等功能。如果是小功率的UPS，配置常规1-2小时左右的放电时间，大家可能已经有了习惯性的电池数量和容量的选择。但是如果是大功率的UPS，或者要求非常精准的放电时长要求，这个时候改如何计算呢？那苏州飞瑞电源有限公司作为UPS电源行业的专业公司，总结了两种UPS电源后备电池的计算方式和大家一起分享，具体如下：

一、恒电流模式计算：

根据能量守恒原理，按如下公式计算：

C＝（PL×T）/（Vbat×η×K）

其中：C--蓄电池容量，（Ah）PL--UPS输出功率（W）；T--电池后备时间（h）；

Vbat--电池组电压（Vdc）η--UPS电池逆变效率（0.90-0.95，根据机型选取）。

K--电池放电效率（系数）。

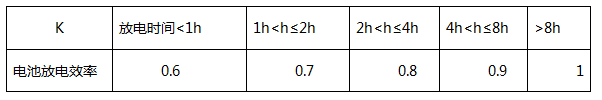

K的选取按照下表：

根据计算结果，确定电池的Ah数，分别根据不同品牌电池选取合适的配置。

例如：艾默生新一代机架式高性能小容量UPS-ITA系列6KVA，电池组电压192Vdc（16节12V的电源串联），UPS电池逆变效率0.94，按满载4.8KW，后备2小时计算

C=4800*2/(192*0.94*0.7)=76Ah(估算值)选取12V85Ah的电池16节即可，例如C&D 12-76 LBT。

二、恒功率计算公式：

W = PL÷(N*6*η)（watts/cell）

其中，PL为UPS额定输出的有功功率(KW)；N为12V的电池数量；Vf为电池组额定电压，η为逆变器效率。

即先计算出单体电池所需功率，再通过电池厂家提供的恒功率放电表查找可满足要求的电池型号。

终止放电电压按照1.75V/cell确定。通常电池厂家给出的功率表为单体2V/Cell的功率，定义为watts/cell。部分厂家给出的功率表为watts/block，则需要再乘6这个系数。

例如：艾默生新一代机架式高性能小容量UPS-ITA系列20KVA，电池节数32节（30-40节偶数节可调），UPS电池逆变效率0.95，按满载20kVA*0.9=18KW，后备2小时计算.

W/cell = PL/(N×6×η)=18000/（32*6*0.95）=98.68 watts/cell

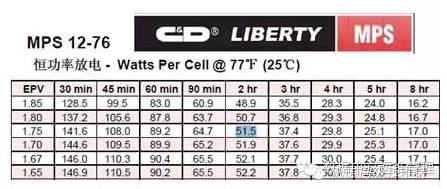

C&D的MPS系列12-76的放电功率表如图：2小时放电功率在1.75Vdc时为51.5w/cell，选取98.68/51.5=1.92组，取2组32节12V76Ah的C&D MPS系列电池，共64节。

以上是苏州飞瑞电源有限公司所总结的UPS不间断电源后备电池配置的2种方法，希望对您的UPS电源后备电池选型有所帮助。如果仍有配置方面的疑问，欢迎随时苏州飞瑞电源有限公司。
