UPS电源的三种大分类及其工作原理介绍
UPS电源的三种大分类及其工作原理介绍
UPS不间断电源按照工作原理可分为后备式、在线互动式、在线式,今天来给大家介绍一下从原理角度来讲不同分类的ups电源是如何工作的。

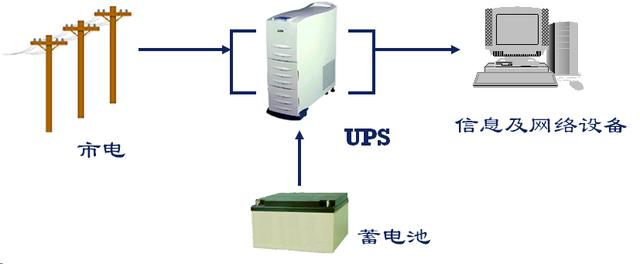

UPS电源工作原理是利用电池化学能等作为后备能量,在市电断电等电网故障时,不间断地为用户设备提供(交流)电能的一种能量转换装置。为重要的设备提供灵活且完善的电源保护。

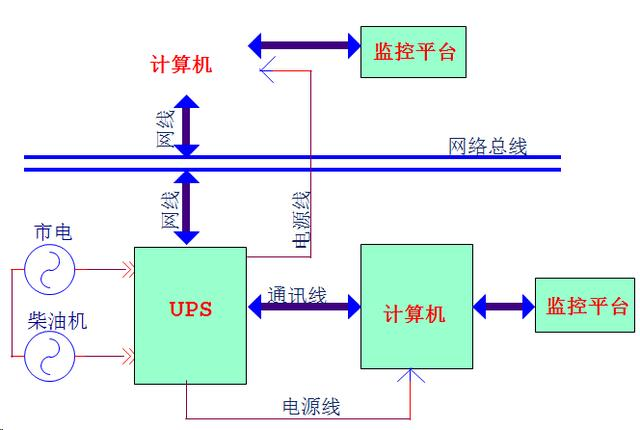

一个完备的UPS电源系统,是由UPS主机、电池、市电(发电机)、后台监控或网络监控软/硬件等单元共同组成的。
UPS电源分类
按工作原理分为:后备式、在线互动式、在线式。
按供电方式分为:单进单出(220V输入220V输出)、三进单出(380V输入220V输出)、三进三出(380V输入380V输出)。
按功率分为:10KVA一下的小型机、10KVA-100KVA的中型机、100KVA以上的大型机。
按输出波形分为:方波、梯形波、正弦波。

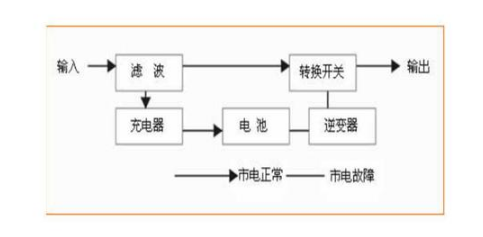

后备式UPS工作原理
在市电正常时由市电直接向设备供电,当市电断开时由蓄电池逆变供电。
其特点是:结构简单,体积小,成本低,但输入电压范围窄输出电压稳定精度差,有切换时间,且输出波形一般为方波。不适用于对电源质量要求高的设备,通常用于个人计算机。

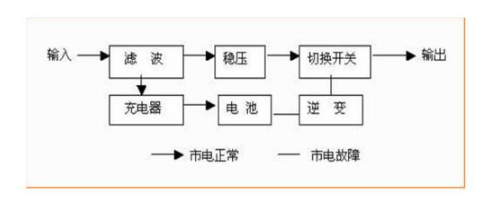

在线互动式UPS工作原理
在线互动式UPS将充电回路与逆变器整合为双向转换回路,市电输入正常时,UPS的逆变器出于反向工作给电池组充电,在市电异常时逆变器立刻投入逆变工作,将电池组能量转换为交流电输出。
其特点是:有较宽的输入电压范围,噪音低,体积小等特点,逆变器输出电压波形较好,一般为正弦波,但同样存在切换时间。
在线式UPS工作原理
在线式UPS在市电正常时,由市电进行整流提供直流电压给逆变器工作,由逆变器向负载提供交流电,在市电异常时,逆变器由电池提供能量,因逆变器始终处于工作状态,故输出不会中断。
其特点是:有极宽的输入电压范围,无切换时间且输出电压稳定精度高,特别适合对电源要求较高的场合,但是成本较高。目前功率大于3KVA的UPS几乎都是在线式UPS。
