UPS电源的入门介绍

一，UPS电源的含义：

UPS电源（Uninterruptible Power Supply），即不间断电源，是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电（交流电）的系统设备。

UPS电源可以保证电源的安全，为部分对电源稳定性要求较高的设备提供不间断电源。

二，为什么选用UPS电源

ups不间断电源的主要优点，在于它的不间断供电能力。在市电交流输入正常时，UPS电源把交流电整流成直流电，然后再把直流电逆变成稳定无杂质的交流电，给后级负载使用 。一旦市电交流输入异常，比如欠压了或者停电了又或者频率异常了，那么UPS电源会启用备用能源-蓄电池，UPS电源的整流电路会关断，相应的，会把蓄电池的直流电逆变成稳定无杂质的交流电，继续给后级负载使用。这就是UPS不间断供电能力的由来。

当然，UPS电源的不间断供电时间不是无限的，这个时间受制于蓄电池自身储存能量的大小 。如果发生交流停电，那么在UPS电源的蓄电池供电的宝贵时间内，您需要做的就是赶紧恢复交流电，比如启用备用交流电回路、启用油机发电，实在不行，就只能紧急存盘，保存劳动成果，等待交流电恢复正常后再继续。

它们被应用于许多领域，包括工业制造工艺、电信、数据中心、医疗器械和小型办公室或家庭办公。

三，UPS电源的组成

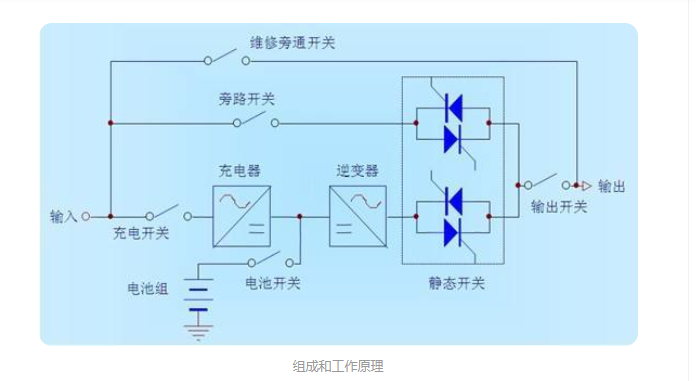

UPS电源系统由五个部分组成：整流器、旁路静态开关、电池、充电器、逆变器；进行AC/DC变换的整流器(REC)，进行DC/AC变换的逆变器(INV)，逆变和旁路输出切换电路以及蓄能电池。其系统的稳压功能通常是由整流器完成的，整流器件采用可控硅或高频开关整流器，本身具有可根据外电的变化控制输出幅度的功能，从而当外电发生变化时(该变化应满足系统要求)，输出幅度基本不变的整流电压。

ups电源主要具有三个关键用途：

1、保护设备免受尖峰电压的影响；

2、清除有污染的市电滤波，

3、在断电时提供短期电力。

四，UPS电源应用种类

生活中不间断电源ups从用途上来说，已经是覆盖着我们生活上各个方面，随着我们化社会的高速发展，ups电源广泛地应覆盖于各个行业，如信息采集、传送、处理、储存到应用的各个环节，邮政、电信、移动、金融证券、医院、电力、军队、石化、工矿企业及各大院校等多个领域，其重要性随着社会发展应用重要性日益提高而增加。

五，UPS电源如何选择合适的

1）UPS电源按工作原理分成后备式、在线式与在线互动式三大类。

①后备式UPS电源，它具备了自动稳压、断电保护等UPS最基础也最重要的功能，虽一般有10ms左右的转换时间，但由于结构简单而具有价格便宜，可靠性高等优点，因此广泛应用于微机、外设、POS机等领域。

②在线式UPS电源结构较复杂，但性能完善，能解决所有电源问题，转换时间0ms，如四通PS系列，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设备与网络中心等对电力要求苛刻的环境中。

③在线互动式UPS电源，同后备式相比较，在线互动式具有滤波功能，抗市电干扰能力很强，转换时间小于4ms，逆变输出为模拟正弦波，所以能配备服务器、路由器等网络设备，或者用在电力环境较恶劣的地区。

根据设备的情况、用电环境以及想达到的电源保护目的，可以选择适合的UPS；例如对内置开关电源的小功率设备一般可选用后备式UPS，在用电环境较恶劣的地方应选用在线互动式或在线式UPS，而对不允许有间断时间或时刻要求正弦波交流电的设备，就只能选用在线式UPS电源。

2）UPS电源按照技术原理通常分为工频机和高频机两种。

工频机由可控硅SCR整流器，IGBT逆变器，旁路和工频升压隔离变压器组成。因其整流器和变压器工作频率均为工频50Hz，顾名思义叫工频UPS电源。

高频机通常由IGBT高频整流器，电池变换器，逆变器和旁路组成，IGBT可以通过控制加在其门极的驱动来控制IGBT的开通与关断，IGBT整流器开关频率通常在几K到几十KHz，甚至高达上百KHz，相对于50Hz工频， 称之为高频UPS电源。
