买了UPS电源却不知道如何接线？四张图片教会你
买了UPS电源却不知道如何接线？四张图片教会你
UPS不间断电源接线首先要做好准备工作，对UPS电源设备及配件进行检查，确保没有问题才能进行安装。
下面以使用超特UPS电源为例，为大家解释下UPS电源接线：

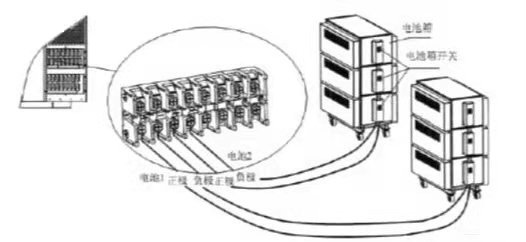

一、连接外接电池箱
①、系统需要接入两组电池组。确认电池组数量符合UPS电源的规格要求（每组32节12V电池串联），连接好电池组，用电压表测量，串联之后的电池组应在384Vdc左右。
②、确定电池箱开关在“OFF”位置。
③、卸下端子台盖板，用电压表确认UPS输入/输出端子台上的电池接线端无直流电压。

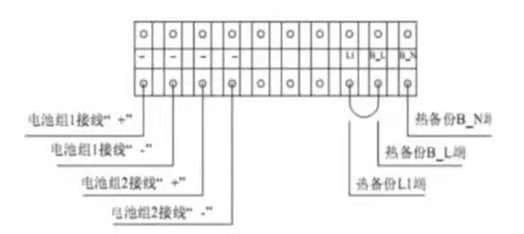

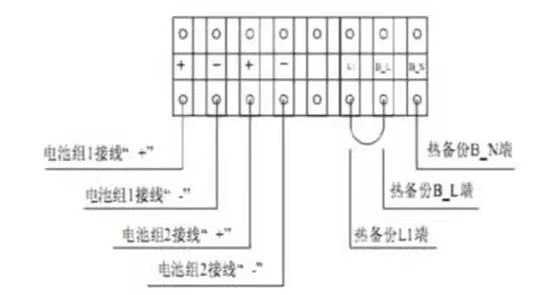

④、按下图所示方法，分别将电池组的正板（红色），负极（黑色）接到UPS电源输入/输出端子台的电池接线“+”端和“—”端，并拧紧固定螺丝，注意切勿将电池的正、负极接反。
二、UPS电源输入输出连接
①、接线前，请确认所有输入、输出空开均置于“OFF”状态。

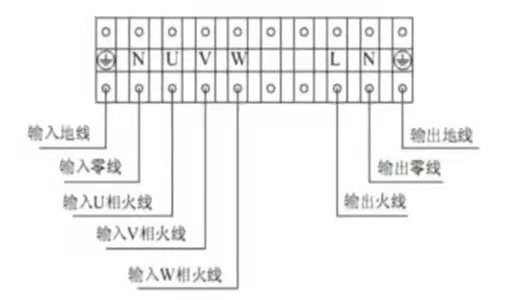

②、如下图所示，将输入线（三相火线、零线、地线）分别连接到相应的输入端子上，并拧紧固定螺丝。
三、接线完毕装上UPS电源端子台盖板
①、接线前，请确认所有输入、输出空开均置于“OFF”状态。
②、将输入线（三相火线、零线、地线）分别连接到相应的输入端子上，并拧紧固定螺丝。
②、清点工具，以免遗留在UPS电源机柜内。
③、盖好UPS电源的安全挡板、顶盖和侧门板。
④、清理并打扫UPS电源机柜周围的场地。
上面就是UPS电源如何接线的全部内容，希望对您有所帮助，当然您如果还有疑问，可以咨询我们或寻找专业人士解答。
