高端实验室UPS电源备用电源解决方案
高端实验室UPS电源备用电源解决方案

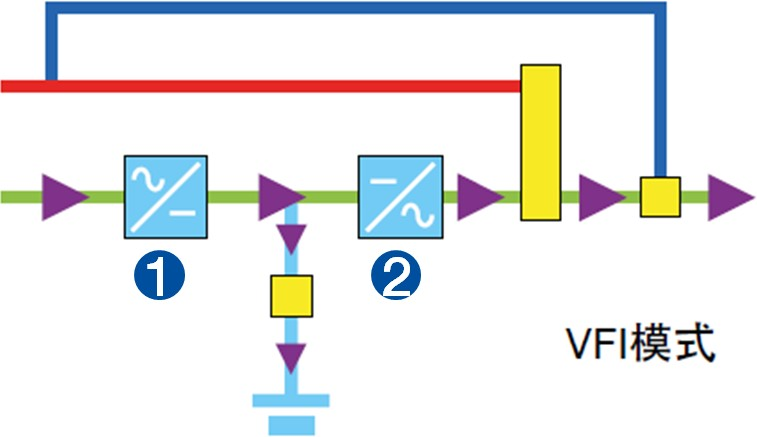

经过对高端研发实验室电源解决方案的调研及探讨，如今UPS不间断电源设备已经成了市场的共同选择，广泛应用在诸如数据中心、工业制造、机场空管、教育医疗等对电源质量有苛刻要求的场合。目前的UPS 电源技术已经发展的非常成熟可靠，主要采用双变换在线式结构（IEC62040-3 标准规定的VFI-SS-111 模式），如下图：
其工作原理是市电经过图中1 号整流器，将交流电变换为稳定的直流电，然后再经过2 号逆变器，将稳定的直流电变换为稳定的交流电输出供给负载使用，经过这两次变换后，UPS电源的输出电源已经与市电输入电源完全无关，它是UPS电源的逆变器根据设备的精密指令而重新制造生成的一个高质量电源，所以可以完美的避免七种电力质量问题。
由于在UPS电源的直流母线侧，增加了蓄电池组，因此在市电输入电；停电期间，蓄电池组的能量将直接供应给UPS逆变器使用，从而保证UPS电源输出的电源无任何中断，持续供应给重要负荷使用。
南京市血液中心实验室改造项目找到苏州飞瑞电源客户需求如下：
客户现场实验室设备用电负载，1-3期负载分别有变频启动，伺服启动，直流电机硬启动共计不超过 26KW 用电需求,。需要配置UPS不间断电源设备，为这些研发实验室设备提供高精度的稳定电源保障，以满足设备不停电供电及对供电的高质量要求。
|
负载类型 |
需要控制点 |
功率KW |
相序 |
配置思路 |
配置思路 |
|
伺服电机 |
整机 |
7.6 |
三相 |
伺服电机启动扩大1.5倍 |
建议配置40KVA/32KW |
|
变频器 |
整机 |
7.85 |
三相 |
变频启动扩大2倍 |
|
|
直流电机 |
整机 |
11.5 |
三相 |
直流电机启动扩大5倍 |
|
|
|
|
26.95KW |
|
（最多同时使用6kw） |
结合本项目的技术需求和推荐方案优势特点：
1、可靠性：
1）UPS设备承担着整个研发实验室重要负荷的供电保障任务，设备本身应该尽可能的可靠，避免设备自身故障导致后端重要生产负荷的供电中断。
UPS电源采用成熟可靠的工业级产品， 选型产品应具有长期稳定运行案例
2）实验室负荷具有一定的冲击性及波动性，对UPS电源的带载能力及抗冲击能力提出较高的要求。内置输出隔离变压器，隔离市电及负载的冲击和干扰.
2、维护要求:
为便于维护，UPS不间断电源应本机配置输入开关、输出开关、静态旁路开关。
