今天飞瑞从业12年资深产品经理将告诉大家艾默生NX UPS300KVA该如何操作。

目录：

1.UPS开机步骤。

2.UPS关机步骤。

3.运行模式切换步骤。

4.紧急停机（EPO）步骤。

5.面板状态说明

开机步骤：

警告：

1．此操作步骤将使 UPS 输出端子带电。

2．如有负载与 UPS 输出端子相连接，请向用户确认给负载供电是否安全。如果负载尚未准备好接受供电，勿必将负载与 UPS 输出端子安全隔离。

3．UPS 必须在安装完成并经授权人员调试后方可开机。

以下开机步骤适用于在 UPS 处于完全断电状态下对 UPS 进行开机。

1．开机前确保维修开关 Q3 或者单机外部维修开关已断开，然后依次闭合单机外部输出开关、输出开关 Q5、旁路开关 Q2。

此时，LCD 显示启动屏。整流器启动，整流器指示灯呈绿色闪烁。整流器进入正常运行状态后约 30s，整流器指示灯呈绿色稳态常亮。初始化后，旁路静态开关闭合。

UPS 指示灯状态：

整流器指示灯    绿色

电池指示灯     ;灭

旁路指示灯    ;绿色

逆变器指示灯    灭

输出指示灯     ;绿色

状态指示灯     ;黄色

2．待整流器完成启动，整流器指示灯呈绿色稳态常亮后，闭合外置电池开关。

3．按 INVERTER ON 键。

逆变器启动，逆变器指示灯绿色闪烁。逆变器运行正常后，UPS 从旁路供电状态切换到逆变器供电状态，旁路指示灯灭逆变器和输出指示灯亮。

UPS 处于正常模式运行。UPS 指示灯状态：

整流器指示灯     绿色

电池指示灯     ; 灭

旁路指示灯     ; 灭

逆变器指示灯     绿色

输出指示灯     ; 绿色

状态指示灯     ; 绿色

关机步骤：

UPS 完全关机及使负载断电时应遵循此步骤。所有电源开关、隔离开关和断路器均断开，UPS 不再给负载供电。

下列步骤将切断负载电源，负载完全掉电。

1．按下 INVERTER OFF 键，停止 UPS 的逆变器运行。

2．按 EPO 开关，停止整流器、静态开关和电池的运行。

3．断开电池开关。

4．依次断开外部电源主旁路开关 Q2、UPS 外部电源开关、输出开关 Q5 和电池开关及单机外部输出开关。此时，所有内部电源关闭，LCD 显示关闭。

运行模式切换步骤：

1. 正常模式到电池模式的切换断开外部电源开关切断市电，UPS 进入电池模式。如需将 UPS 切换回正常模式，需等待数秒后闭合外部电源开关，重新供入市电。10s后，整流器自动重启，将逆变器恢复供电。

2. 正常模式到旁路模式的切换

UPS 处于正常模式时，按下操作控制显示面板的 INVERTER OFF 键可将 UPS 切换到旁路模式。

注意：

旁路模式下，负载的供电由市电电源直接提供，而非逆变器输出的纯净电源。

3. 旁路模式到正常模式的切换

UPS 处于旁路模式时，按下操作控制显示面板的 INVERTER ON 键。逆变器正常运行后，UPS 切换到正常模式。

紧急停机（EPO）步骤

EPO 开关用于在紧急情况下（如火灾，水灾等）关闭 UPS。系统将关闭整流器、逆变器，并迅速切断负载供电（包括逆变和旁路输出），且电池停止充电或放电。

紧急停机后，UPS 仍有市电输入，UPS 控制电路仍带电，但 UPS 输出已关闭。如需彻底切断 UPS 的市电电源，应断开UPS 的外部电源开关。

UPS 复位步骤

当使用了 EPO 或因 UPS 故障导致 UPS 关机后，根据显示屏上提示的告警信息采取措施清除故障后，使用以下 UPS 复位步骤使 UPS 恢复正常工作状态：

1．按 FAULT CLEAR 键使系统退出紧急关机状态。

2．待整流器开启完毕后（整流器指示灯常亮），按操作控制显示面板的 INVERTER ON 键开机。

注意

1．整流器启动，旁路给负载供电。整流器启动时，整流器指示灯闪烁。当整流器进入正常运行状态时（约 30s 后），整流器指示灯转稳态绿灯。

2．按下 EPO 开关后，如已切断 UPS 的市电输入，UPS 完全关机。当市电输入恢复时，UPS 将启动并进入旁路模式运行，恢复输出。

自动开机

市电停电时，UPS 通过电池系统给负载供电，直至电池放电至电池放电终止电压（EOD），UPS 停止输出。UPS 将自动重新启动，恢复输出供电。

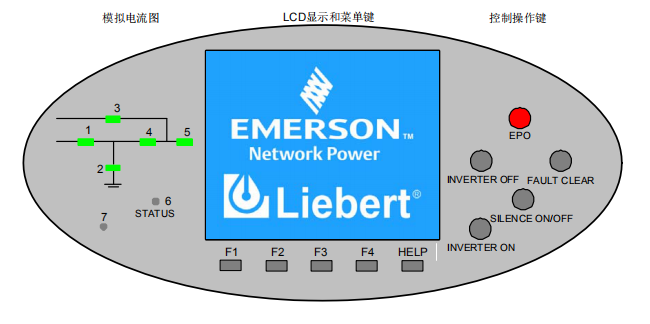

面板状态说明：

1 整流器指示灯        EPO EPO 开关

2 电池指示灯         ;INVERTER ON 逆变器启动开关

3 旁路指示灯         ;INVERTER OFF 逆变器关闭开关

4 逆变器指示灯        FAULT CLEAR 故障复位开关

5 输出指示灯        ;SILENCE ON/OFF 告警消音开关

6 状态指示灯         ;F1～F4，HELP LCD 菜单键

7 告告警蜂鸣器
