UPS不间断电源维护与保养
UPS不间断电源维护与保养
UPS电源对现场安装具体细节要求:
配电要求:对于机器的输入﹑输出配线,按照市电配电箱里线径要求来配置输入、输出电缆,让专业的电工来实施安装。
出入线径选择:机器输入、输出线径的选择,不能低于国家用电安全标准,或者按照前端市电电缆的规格来。
走线要点:所有的输入﹑输出铜芯线最好选用多蕊软线为佳,方便用户布线,也利于机器接线。机器输入、输出的地下走线应有金属质材护套(尤其是机房防静电地板下的走线),以防鼠咬、意外损断、烧裂等;金属质材护套也可屏蔽电磁干扰,有利于通信设备信号线的地下走线。
输出防范:UPS不间断电源的输出要标记醒目的标识。另外一定要注意接负载的时候不能单相超载或者是整体超载。
安全接地:检查接地地线,其接地电阻是否合乎国家标准,这对机器安全运行及防雷均有利。在机器输入前端的配电箱柜内应设置输入空气开关或断路器(零线不得单独设置),用于UPS的蓄电池定期放电检测,但其型号不应过小,应稍大于UPS最大输入电流,避免其功率过小而造成频繁跳闸。UPS输入前端不得接入任何漏电保护开关!
平衡用电:用户配电箱柜内三相用电的功率分配应尽量分配平衡,如分配相差过大会造成中性线(零线)电流过大及零对地电压偏高,会造成机器运行的不安全甚至引发火灾事故!对服务器等精密负载会造成损害,甚至直接的损坏!
使用环境:UPS不能置于潮湿、肮脏、无空气对流的环境中;小型UPS不应直接堆放于地面,底部应设有垫物,以防春季潮湿机内结露!中、大型机器最好能置于专用机房,良好的运行环境(如少灰尘、合适的环境温度、湿度等)可大大延长机器及用户各种负载的使用寿命。环境温度25℃以上,每升高10℃蓄电池的使用寿命减半!环境温度40℃以上,每升高10℃,本机器的使用寿命减半!
通风/承重安全:机器的摆放应使机器的进/出风道距离墙壁不小于50公分,以利机器散热!中、大型UPS长延时机型所配蓄电池,还需考虑楼层的承重压强(国际标准:写字楼每平方米不大于1000公斤,工业厂房不大于1400公斤,整块钢化防静电地板承重均匀载荷不大于1400公斤/㎡),如超标则需采取加大载重面积减少压强的方式来加以解决,一般采用设置大面积钢板或增加电池柜数量的方式,也可采用挂墙工字钢的办法,利用主墙来承重。该机房承重架尺寸和图纸我司另外提供。
避雷需要:对于市郊及空阔地带区域的UPS用户,由于高层建筑少,其电力输送又依靠高架线,雷雨季节高架线易遭雷击,用户应在机器的输入前端加装专用大功率防雷器,才能有效避免雷电对本设备及用户负载的损坏
安装初检:中大机器安装前应打开机器门板,检查机内各块电路板、排线、DC电容、保险管、模块的螺丝、线材、机构件、变压器等是否有松动或脱落现象。
说明:(A)以上工序是预防机器在运输过程中有极大的震动引发不良现象。
(B)检查以上工序时若光线不够,须借用手电筒或其他光源认真检查才能走以下程序。
相序要求:三相UPS机器的输入接线有相序要求。按照相序将市电R、S、T、N接入UPS,再接上地线用手摇动,看线材是否松动,并锁紧。确认R、S、T相序后,再用万用表测量R-N、S-N、T-N电压为220V±25%范围内,频率为50Hz±1;合上机器市电输入开关,再合上机器自动旁路开关,若有长鸣报警声则是市电输入错相,应立即更正相位(任意调换输入三相其中二相,无长鸣报警则表示相位正确)。
电池组连接:电池组连接好后将电池组正、负连接线接入机器正负端头,注意电池组的正、负连线与机器的正、负端子连接要一致(即正接正、负接负),并锁紧。

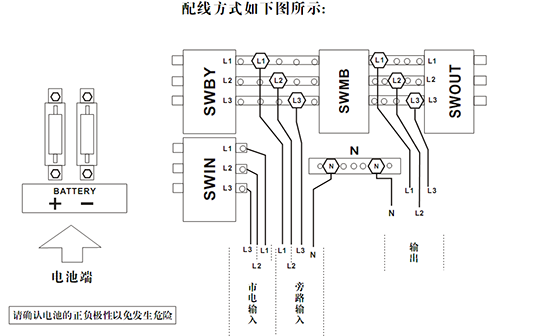

UPS输入接线排连接示意图:
开关机注意事项
开机步骤:
(A)首先确认机器的输入输出线路相序相同、电池组联接线极性有无接错,两台机器开起来后不合输出开关测量两台机器同相输出电压,压差控制在5V以内;再合上两台机器的输出开关在主机上输入转旁路命令让两台机器在旁路模式运行;先以市电旁路方式给负载供电;
(B)在确认无输出线路短路及无过载的情况下,不带载即空载开机;
(C)在第二步正常运行的基础上断开市电,检测电池逆变是否正常;
(D)重新合上市电后加带负载运行,检测带载情况下的市电/逆变运行是否正常;
(E)每隔3分钟合/闭配电箱内市电开关1次,共合/闭5次以上,测试机器是否正常。
开机安全:机器在第一次开机时,操作完开机时不应立刻离开开关,而是专注机器的启动情况,一旦有异常声响、烧焦等难闻气味或冒烟应立刻关掉机器。注意:开机时门板要合上或关上,以防意外的电解电容等器件的爆裂而受伤!
必要指导:中、大机器的安装、调试必需有专业人员在场监督,或安装/调试时必须通过厂家的专业技术人员电话在线全程指导完成。
日常开/关机原则:本机器日常开机应遵守:先空载开机再逐步增加负载的原则。日常关机应遵守:先逐步关掉负载再关本机的原则。频繁的开/关机会增加本机器故障率,因此日常的下/上班仅需关/开负载即可!
禁止超负载使用:UPS电源的最大启动负载最好控制在80%之内,如果超载使用,在逆变状态下,时常会击穿逆变管。实践证明:对于绝大多数UPS电源而言,将其负载控制在30~60%额定输出功率范围内是最佳工作方式。
电池的放电要求:一般UPS对电池放电有保护措施,但放电至保护关机后,电池又可以恢复到一定的电压,但这时不允许重新开机,否则会造成电池过放电。UPS必须重新充电后才能投入正常使用。 新购买的UPS(或存放一段时间的UPS),必须先对电池充电之后才能投入正常使用。否则无法保证备用时间。 对于长期无停电的UPS,应当每隔3~6个月对UPS放电,然后重新充电。这样才能延长电池的使用寿命。 对于长期存放的UPS,应当每隔3~6个月对UPS开机使用和充电,否则UPS主机和电池都会损坏。
定期对UPS电源进行维护工作:清除机内的积尘,测量蓄电池组的电压,检查风扇运转情况及检测调节UPS的系统参数等。
